Основы теории нейронных сетей


Структура


Неокогнитрон имеет иерархическую структуру, ориентированную на моделирование зрительной системы человека. Он состоит из последовательности обрабатывающих слоев, организованных в иерархическую структуру (см. рис. 14.1). Входной образ подается на первый слой и передается через плоскости, соответствующие последующим слоям, до тех пор, пока не достигнет выходного слоя, в котором идентифицируется распознаваемый образ.


Рис. 14.1.

Структура неокогнитрона трудна для представления в виде диаграммы, но концептуально проста. Чтобы подчеркнуть его многоуровневость (с целью упрощения графического представления), используется анализ верхнего уровня. Неокогнитрон показан состоящим из слоев, слои состоят из набора плоскостей и плоскости состоят из узлов.

Слои. Каждый слой неокогнитрона состоит из двух массивов плоскостей (см. рис. 14.2). Массив плоскостей, содержащих простые узлы, получает выходы предыдущего слоя, выделяет определенные образы и затем передает их в массив плоскостей, содержащих комплексные узлы, где образы обрабатываются так, чтобы их позиционная зависимость была уменьшена.


Рис. 14.2.

Плоскости. Плоскости простых и комплексных узлов внутри слоя существуют парами, т. е. для плоскости простых узлов существует одна плоскость комплексных узлов, обрабатывающая ее выходы. Каждая плоскость может быть визуально представлена как двумерный массив узлов.

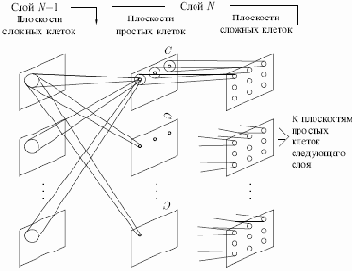

Простые узлы. Все узлы в данной плоскости простых узлов реагируют на один и тот же образ. Как показано на рис. 14.3, плоскость простых узлов представляет массив узлов, каждый из которых "настраивается" на один специфический входной образ. Каждый простой узел чувствителен к ограниченной области входного образа, называемой его рецептивной областью. Например, все узлы в верхней плоскости простых узлов на рис. 14.3 реагируют на "С". Узел реагирует, если "С" встречается во входном образе и если "С" обнаружено в его рецептивной области.


Рис. 14.3.

На рис. 14.3 показано, что одни плоскости простых узлов в этом слое могут реагировать на поворот "С" на

90^\circ
, другие — на поворот на
180^\circ
и т.
